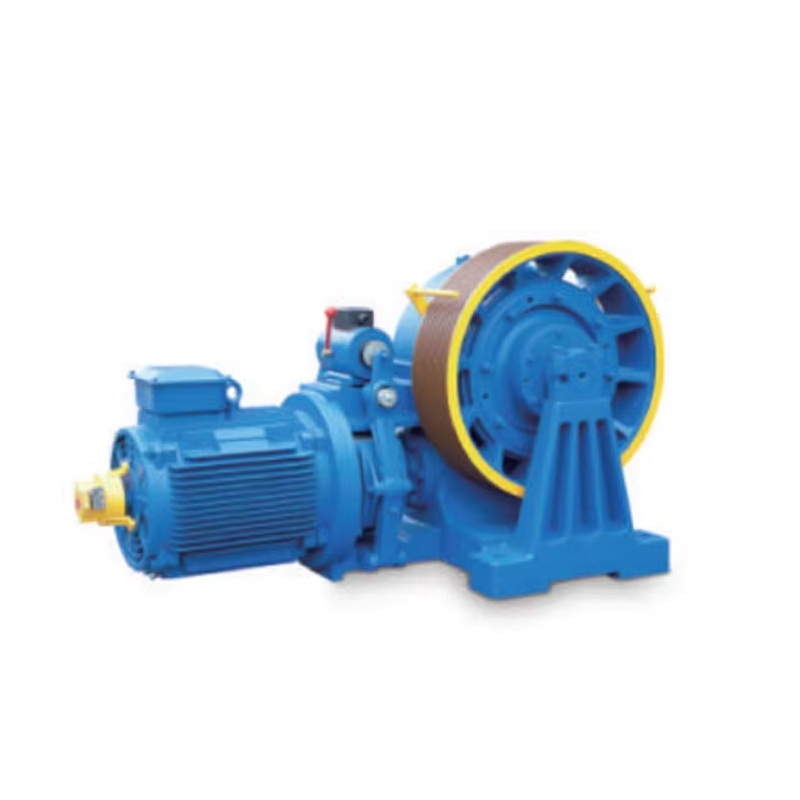

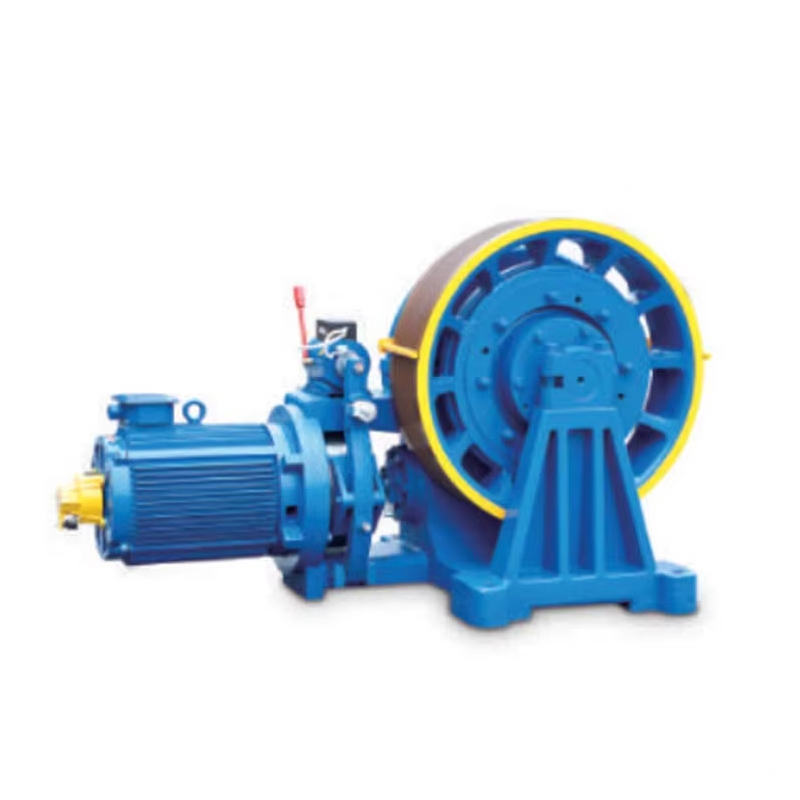

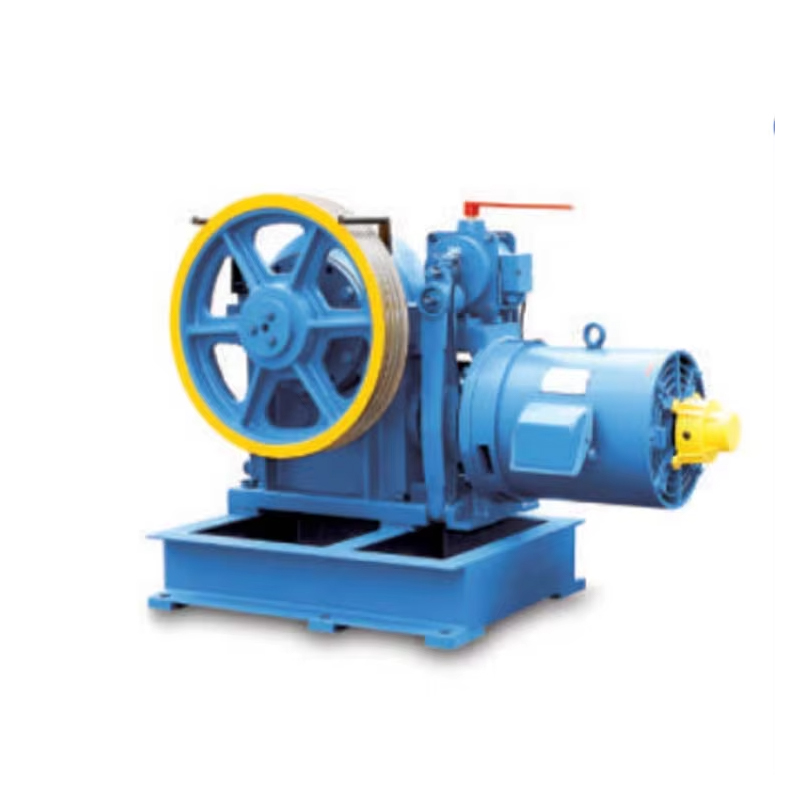

Máquina de tracción
Máquina de tracción
Tel/wechat/whatsapp: +86-13812695057
Correo electrónico: [email protected]
|
Modeloo
|
NV41G
|
|
Velocidad(m/s)
|
0,5-2
|
|
Peso
|
730 kg
|
|
Suspensión
|
1:1
|
|
Carga estática máxima
|
7500 kg
|
|
Control
|
VVVF
|
|
Freno
|
DC110V 2A
|
|
Modeloo
|
Cargar
(kg) |
Velocidad de elevación
(m/s) |
Ratio
|
Gavilla Diam
(mm) |
Gavilla de cuerda
(mm) |
Potencia del motor
(kW) |
Polo
|
|
NV41G
|
800
|
1.6
|
59:2
|
Φ620
|
5×Φ13×20
|
12.5
|
4
|
|
NV41G
|
800
|
1.75
|
55:2
|
Φ620
|
5×Φ13×20
|
15
|
4
|
|
NV41G
|
800
|
2
|
49:2
|
Φ620
|
6×Φ13×20
|
18.5
|
4
|
|
NV41G
|
1000
|
1
|
49:1
|
Φ620
|
5×Φ13×20
|
11
|
4
|
|
NV41G
|
1000
|
1.6
|
59:2
|
Φ620
|
6×Φ13×20
|
18.5
|
4
|
|
NV41G
|
1000
|
1.75
|
55:2
|
Φ620
|
6×Φ13×20
|
18.5
|
4
|
|
NV41G
|
1000
|
2
|
49:2
|
Φ620
|
6×Φ13×20
|
18.5
|
4
|
|
NV41G
|
1150
|
1
|
49:1
|
Φ620
|
6×Φ13×20
|
15
|
4
|
|
NV41G
|
1150
|
1.6
|
59:2
|
Φ620
|
6×Φ13×20
|
18.5
|
4
|
|
NV41G
|
1150
|
1.75
|
55:2
|
Φ620
|
6×Φ13×20
|
18.5
|
4
|
|
NV41G
|
1150
|
2
|
49:2
|
Φ620
|
6×Φ13×20
|
22
|
4
|
